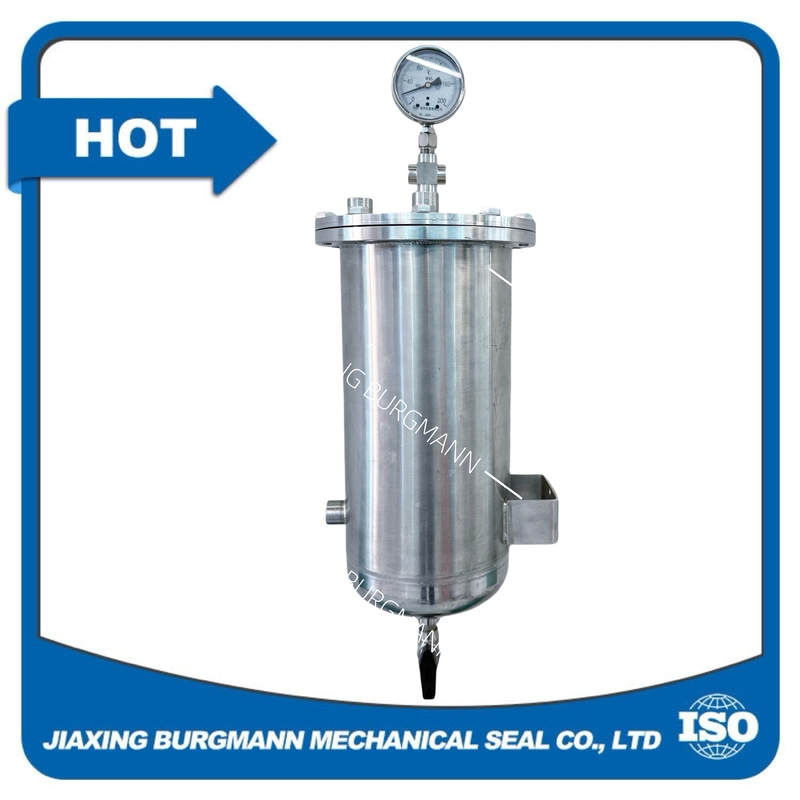

304/316 API Plan 53 Sistem Bantuan Segel Mekanis Untuk Industri

Sistem bantu segel mekanik PI Plan 53dirancang untuk segel mekanik bertekanan ganda, yang menyediakan cairan penghalang bersih dan didinginkan pada tekanan yang lebih tinggi daripada yang terdapat pada ruang segel pompa untuk memastikan nol emisi cairan proses.Ini terutama mencakup tiga subtipe berikut::

- API Plan 53A: Ini menggunakan gas eksternal - reservoir isolasi bertekanan untuk memasok cairan isolasi bersih ke ruang segel.dan tekanan cairan isolasi dikendalikan oleh regulator gas eksternalTekanan dari ruang penyegelan eksternal harus 0,14 - 0,17 MPa lebih tinggi daripada media tertutup.tapi gas bertekanan langsung bertindak pada cairan isolasi, yang dapat menyebabkan gas larut dalam cairan dan mempengaruhi operasi segel.

- API Plan 53B: Ini menekan sistem sirkulasi cairan segel melalui alat peningkatan tekanan jenis kandung kemih, dan kemudian mengedarkannya melalui pompa.panas dihilangkan dengan pendinginan udara atau pendinginan airTekanan dari jenis kandung kemih tekanan-meningkatkan perangkat disediakan oleh kandung kemih internal-diembun.dan dapat mengkompensasi sampai batas tertentu ketika cairan isolasi bocor.

- API Plan 53C: Cairan isolasi secara tidak langsung ditekan oleh media melalui tangki peningkat tekanan, yang digunakan dalam kondisi kerja di mana tekanan media berfluktuasi besar.Tangki yang meningkatkan tekanan adalah akumulator tipe pistonSistem penyiraman desain terintegrasi menggunakan ring pompa di segel untuk menyediakan daya untuk secara otomatis menekan cairan isolasi.Sistem pembilasan desain split mendinginkan cairan isolasi dalam pendingin dan kemudian mengedarkannya ke ruang segel untuk pendinginan dan pembilasan, dan mewujudkan tekanan otomatis dari cairan isolasi melalui pipa cabang yang terhubung ke bagian atas piston tekanan.
